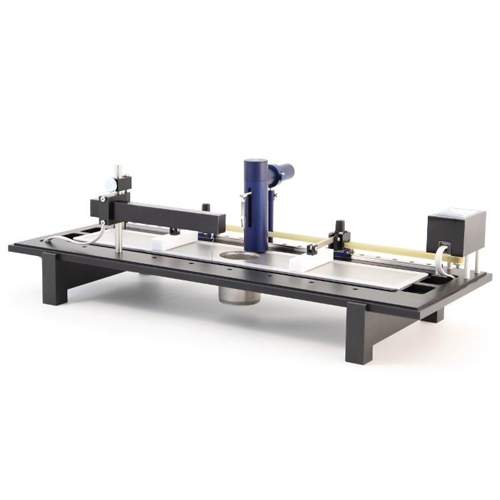

芬蘭Kibron LB膜分析儀
測量范圍：10 μN(yùn)/m
分辨率：1 μN(yùn)/m
尺寸：33 × 14 × 6 (h) cm（13 × 5.5 × 2.4 英寸）
重量：3.55 kg （7.8 lbs
優點：
芬蘭Kibron公司是極具創新能力的高科技公司，專注的開發界面膜研究的相關設備。MicroTroughXS標準型膜分析儀/朗繆爾槽，由Kibron設計和制造，是全世界最暢銷的膜分析儀/朗繆爾槽，擁有無與倫比的多功能和高精度，是一款便攜式的實驗室研究工具。其Microtough系列產品可用于對相分離、相變、微區形成、成核過程和在單層膜組裝密度精確控制中酶的作用的實時熒光成像。它也十分適用于兩親性單層膜的布魯斯特角顯微鏡和X-射線反射的測量。也可被當作一個張力計使用，監控在非常低的亞相體積下所期望得到組成的脂質單層和藥物/肽等物質的相互作用。膜分析儀在應用化學、生物膜、脂質體、集成光學、非線性物理、光電學、稀釋活性源、LB膜、超分子構型等領域都有廣泛的用途。
總覽

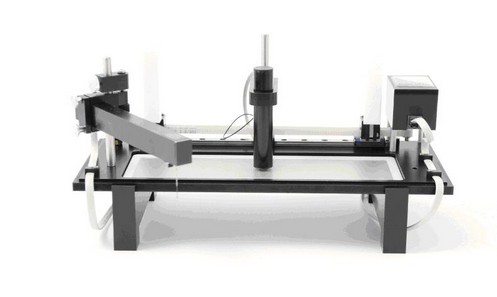

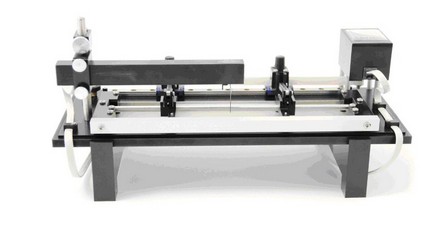

用通用的Kibron MicroTroughX，能夠研究等溫線、脂類單分子層、沉淀物L(fēng)B膜等——具有無與倫比的靈敏度和精度。
Kibron 公司生產的MicroTroughX是一款一體化的實驗室工具，使得研究者能夠進行各種各樣的表面化學實驗。使用Kibron附件，能夠把儀器轉換成Langmuir-Blodgett槽，一臺標準的表面張力儀，一臺表面電勢的記錄裝置等等。
Kibron MicrotroughXL 的面積更大（帶有新型的高精度測量槽），MicroTroughXS則提供標準的測量槽。
ibron膜分析儀的核心技術是0.2 μg分辨率Kibron傳感器，能夠高靈敏度（優于0.01 mN/m）地檢測表面壓力和測量壓縮等溫線，同時具有優秀的重現性。由于天平的靈敏度，我們不需要有大的彎液面，我們精確制作的微型探針就足以記錄表面張力。通過看AquaPi 的測量過程就能了解這項技術的優勢。而且，我們從不推薦使用濾紙作為威廉板，因?yàn)檫@將會導致臭名昭著的色譜效應：材料從膜的損失和錯誤的面積/分子值。
Kibron膜分析儀/朗繆爾槽由科學家為科學家來設計：我們了解表面化學，從科學基本知識和課堂一直到尖端研究。
應用
● 蛋白質、多肽滲透進入磷脂單層膜；
● 二維蛋白質結晶；
● 監測酶在單層膜上的運動，酶運動進入單層膜記錄表面壓、等溫線、等壓線等數據；
● 研究藥物、多肽及蛋白與脂質相互作用；
● 單層膜的熒光顯微鏡及光譜；
● 確定藥物的表面活性及CMC；
● 表面勢的研究；
● LB膜沉積，沉積LB膜在云母等基底上再進行AFM研究；
● X射線及中子反射研究，傅利葉紅外光譜研究；
● 布魯斯特角顯微鏡，橢圓偏振法；
● 核算與陽離子脂質結合體；
● 表面張力測量；
● 分光鏡測量；
優點
● MicroTroughX是一臺通用緊湊便攜的設備。
● 5分鐘之內即可安裝調整到實驗狀態；
● 儀器對振動不敏感，無須防震臺；
● 可以通過磁力攪拌進行動力學研究，也可以在保護氣環境中開展實驗；
● 超高靈敏度：1 μN(yùn)/m的超高靈敏度下監控測量表面壓力及壓縮等溫線；
快速實時探測表面壓力的改變，而無須進一步將信號疊加和平均；無信號遲滯現象；
使用微型金屬探針取代威廉板而不會犧牲靈敏度
● 亞相(Subphase)體積小：微型金屬探針及超高靈敏度的微天平能測量微體積亞相，300微升體積可以測量表面張力、20毫升體積可以記錄單層膜壓縮等溫線的表面勢；
能對微量亞相樣品進行混合及調節溫度；
可以減少實驗材料的浪費，尤其是樣品較少或昂貴的情況下；
● MicroTroughX可以將LB膜沉積在非常小的基底上；
● 模塊化設計：最大化增加靈活性，幫助用戶設計一些特殊的實驗；
增加不同的附件實現多功能測量，朗繆爾槽、標準的張力儀、表面勢記錄等
● 高靈敏度記錄表面勢：分辨率優于1mV、優秀的信噪比；
● 平穩準確的滑障：微步進馬達控制滑障平穩準確地滑動；
滑障精確的定位決定了計算每個分子所占面積的準確性；
平穩的滑動防止膜形成亞穩態，而亞穩態在比較表面結構時會導致錯誤的結果；
● 高精度、高性價比的測量槽：由高純度聚四氟乙烯及特殊合金制成，結果更準確，實驗重現性更好；

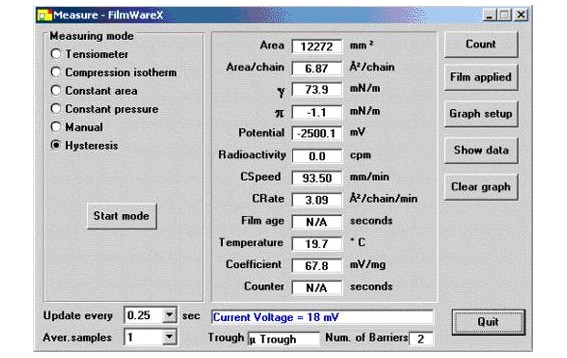

● 友好的軟件界面：電腦精確控制測量過程，直觀的數據和圖表界面，操作便利；
● 傳感器和測量探針位置可方便調整，能和任何品牌的布魯斯特角顯微鏡、紅外顯微鏡、熒光顯微鏡、X射線顯微鏡聯用，觀察單分子層的表面性質。
標準附件
X層沉積配件：尺寸：長柄勺直徑30 mm、長度100 mm。連接在朗繆爾－布羅吉－沉積結構底座上的軌套上。測試片尺寸為40 × 28 mm?？沙练e多層膜，并可做交替。
RT-100緞帶槽：利用同軸聚四氟乙烯緞帶來壓縮薄膜，來達到很高的表面壓力。可結合膜X沉積附件使用，可進行熒光顯微和光譜測量。
微型點表面電勢傳感器：分辨率和精度優于1 mV。連接在底座結構的軌套上。3 mL以上的亞相體積能夠同時測量表面電勢和表面壓力。樣品能進行磁力攪拌。出色的信噪比。

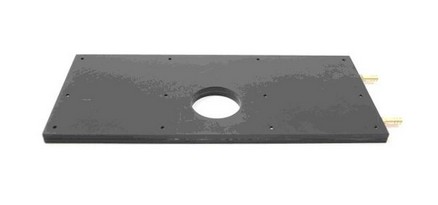

TCP溫度控制板：連接到循環水浴。
附件介紹
在標準的膜分析儀基礎上添加一些附件能擴展實驗的研究?jī)?nèi)容。 酶動力學、LB膜沉積、報告表面電勢、熒光成像、布魯斯特角顯微鏡等等。
一、附件
微型點表面電勢測量模塊：微型點是一種微尺寸的即插即用型配件，用于記錄單分子層的表面電勢。Kibron微型點的低噪音（＜1 mV）無與倫比，其分辨率和重現性其他競爭品牌都無法達到。
緞帶槽Ribbon trough：利用同軸聚四氟乙烯緞帶來壓縮薄膜，來達到很高的表面壓力。
朗繆爾-布羅吉升降器：這個堅固的簡單裝置易于安裝和使用，允許親水膜作為L(zhǎng)B膜在固體基板進行可控沉積。
溫度控制板：需接循環水浴來控溫。
二、工具

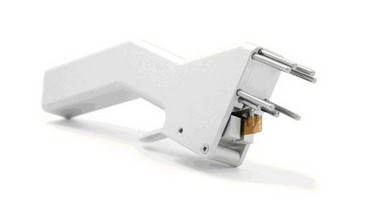

探針裝卸器：快速、安全裝卸測量探針。

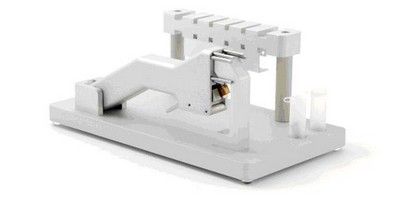

探針維護站：存放測量探針，便于清潔測量探針以及存放探針裝卸器。

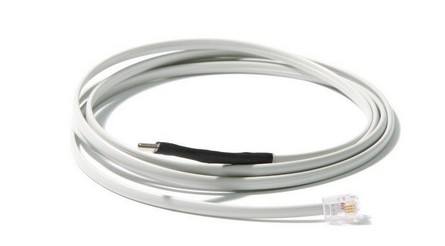

溫度探頭：精確測量樣品溫度。

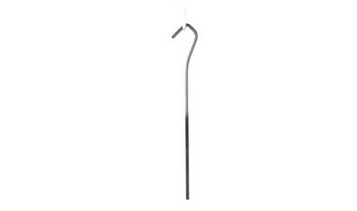

測量探針：抗化學腐蝕、具有良好的表面潤濕性能、Du Noüy-Padday技術、能測微量樣品
表面壓力/表面張力最為精確的測量技術是測量彎液面，這就是Kibron優于其他表面張力儀競爭者的原因，這也是隱藏在Kibron公司后面的無與倫比的產品性能的唯一秘密。Kibron產品采用了精確的測定技術徹底革新了表面張力的測定。經過多年的經驗，Kibron證實了這是一種毫無疑問的絕對精確的測定表面張力的方法，不像環形探針和Wilhelmy板方法，桿狀方法非常適合測量高粘性的液體：油、聚乙烯、繪畫顏料等。
高精度的Du Noüy方法最早是由Padday等人所提出的(J Chem Soc Far Trans 71: 1919-1931, 1974)。這種技術非常簡單：將一根細桿（不是一個環或者一個板）浸沒到樣品中，然后拔出，對最大的力進行測定。探針的直徑是不相干的，只有直徑變化才需要重新校準。Kibron公司的所有儀器都是全自動的并且檢測快速。當利用一個已知表面張力的液體做完校正后就沒必要去修正。彎液面的重量?jī)H僅依賴于表面張力、桿的直徑以及液體的密度（參見上述Padday et al的文章）。
微型磁力攪拌器：包括微型磁力輸出頭和磁力控制器

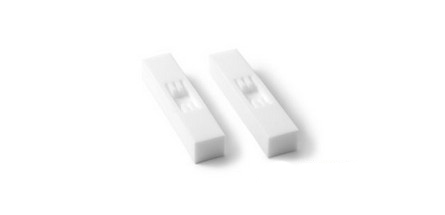

滑障：特氟龍或聚甲醛樹脂
三、測量板

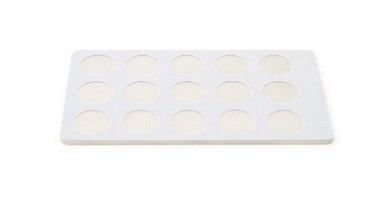

特氟龍多孔板：特氟龍多孔板帶注射孔用于測量滲透過程。標準型和加長型都適用。特氟隆多孔板是專門設計用來監測多肽或藥物透過脂質膜的過程。
表層鍍特氟龍的鋁多孔板：鋁表面鍍了層特氟龍，帶注射孔，用于測量多肽、藥物透過脂質膜?？蛇x擇磁力攪拌器。樣品體積1.3ml。
多孔板：玻璃底多孔板，孔內側為特氟龍，適合研究多肽、藥物透過脂質膜。當研究的材料體積很有限時，樣品的體積只有300微升，可選磁力攪拌器。
四、測量槽
特氟龍郎繆爾槽：

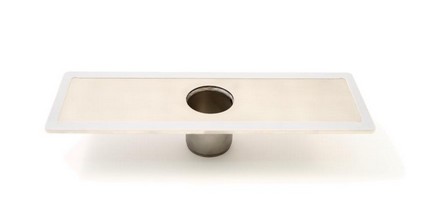

朗繆爾-布羅吉槽：槽中心有深孔，用于浸沒測量板來進行鍍膜

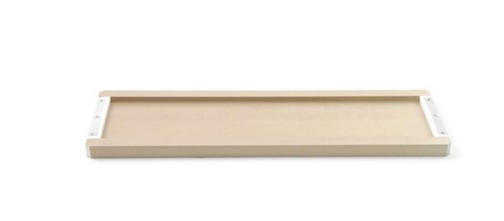

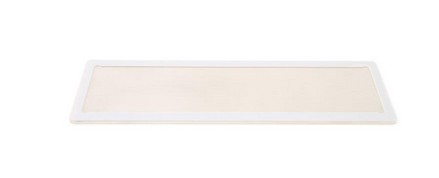

標準朗繆爾槽：可測量親水脂分子單分子層壓縮等溫線，槽內側為特氟龍材質，基座合金材質。
朗繆爾槽用于熒光成像分析：槽中心有一個石英玻璃圓窗，便于倒置熒光顯微鏡觀察朗繆爾膜的熒光成像。
Zero-order槽：特殊設計的特氟龍槽，用于研究單分子層膜的酶反應。
技術參數
1、 外形尺寸
● 主機尺寸：33 × 14 × 6 (h) cm（13 × 5.5 × 2.4 英寸）和52 × 19 × 6 (h) cm（20× 7.5 × 2.4 英寸）
● 總重量：3.55 kg （7.8 lbs）
● 丙烯酸外殼：阻止氣流對薄膜的擾動、灰塵積累到界面中?？衫帽Ｗo(hù)氣體來減少熒光顯微法和光譜法時的氧化和光漂白
● 外形尺寸：延展槽，外部底盤尺寸：51.6 × 19 cm（20.3 × 7.5英寸）和51.6 × 19 cm（20.3 × 7.5英寸）
2、膜面積的控制
● 欄障：由親水惰性聚合物（聚甲醛樹脂）制成。也可定制聚四氟乙烯制成的疏水欄障。
● 壓縮速度：在0.004～280 mm/min范圍內自由變動（單欄障）
● 測量誤差：≤0.1 %
● 欄障移動：高精度微步進馬達確保對面積控制得非常精確和平穩流暢
● 軟件：所有測量由計算機控制，可連續實時進行數據補償
3、表面積的測量
● 原理：威廉法，使用直徑0.51 mm的特種合金絲。不會產生傳統鉑金板所產生的滯后現象；也不會出現采用濾紙時的干燥和鹽累積現象，那會產生很明顯的誤差
● 動態范圍：0～300 mN/m
● 常壓控制：丙烯酸外殼和保護氣體（氬氣、氮?dú)猓┳柚鼓さ难趸?，將顯微鏡使用和光譜學中的光漂白最小化，因而可連續監測表面壓力
● 分辨率：1 μN(yùn)/m
● 溫度傳感器：在實驗過程中自動檢測和顯示溫度，分辨率為0.1℃
4、測量槽
● 材質：合金和高純度聚四氟乙烯（特氟龍）。多種材質可選，可根據客戶需要定制。
● 體積：300 μL（表面壓力測量）（多孔板），22mL和45 mL（朗繆爾槽）、55mL和100 mL（朗繆爾－布羅吉槽）。樣品可進行磁力攪拌。
● 面積：延展槽，內面積為39.3 × 5.9 cm (15.5 × 2.3英寸)和39.3 × 5.9 cm (15.5 × 2.3英寸)
獨特優勢
● 儀器對振動不敏感，無須防震臺；
● 5分鐘之內即可安裝調整到實驗狀態；
● 可以通過磁力攪拌進行動力學研究，也可以在保護氣環境中開展實驗；
● 超高靈敏度：
★ 1 μN(yùn)/m的超高靈敏度下監控測量表面壓力及壓縮等溫線；
★ 快速實時探測表面壓力的改變，而無須進一步將信號疊加和平均；無信號遲滯現象；
★ 使用微型金屬探針取代威廉板而不會犧牲靈敏度；
● 樣本體積?。?br style="margin: 0px; padding: 0px; outline: none;"/> ★ 微型金屬探針及超高靈敏度的微天平能測量微體積樣本，300微升體積可以測量表面張力、20毫升體積可以記錄單層膜壓縮等溫線的表面勢；
★ 能對微量樣品進行混合及調節溫度；
★ 可以減少實驗材料的浪費，尤其是樣品較少或昂貴的情況下；
● 模塊化設計：
★ 最大化增加靈活性，幫助用戶設計一些特殊的實驗；
★ 增加不同的附件以實現多功能測量：朗繆爾槽、標準的張力儀、表面勢記錄等；
● 高靈敏度記錄表面勢：分辨率優于1mV、優秀的信噪比；
● 平穩準確的滑障：
★ 微步進馬達控制滑障平穩準確地滑動；
★ 滑障精確的定位決定了計算每個分子所占面積的準確性；
★ 平穩的滑動防止膜形成亞穩態，而亞穩態在比較表面結構時會導致錯誤的結果；
● 高精度、高性價比的測量槽：由高純度聚四氟乙烯及特殊合金制成，結果更準確，實驗重現性更好；
● 友好的軟件界面：電腦精確控制測量過程，直觀的數據和圖表界面，操作便利；
● 傳感器和測量探針位置可方便調整，能和任何品牌的布魯斯特角顯微鏡、紅外顯微鏡、熒光顯微鏡、X射線顯微鏡聯用，觀察單分子層的表面性質；
公司實力
Kibron公司是芬蘭極具創造力的高科技公司，擁有多名教授和博士的研究開發團隊，是LB膜分析儀和高通量表面張力儀的原創性擁有者，亦是表面張力儀微探針技術的技術創始人。
Kibron產品在全世界擁有瑞士諾華制藥、德國勃林格殷格翰、瑞士羅氏制藥、拜耳公司、日本武田制藥（制藥行業）、德國愛克發（油墨行業）、美國寶潔、北京寶潔、聯合利華、陶氏化學、美國陶氏益農、美國強生、法國歐萊雅（表面活性劑行業）、沙特阿美石油公司、殼牌公司、英國Champion Technologies公司、Chevron（石油行業）、Epson、Lexmark、Seagete、Samsung、NASA、BASF、Johnson&Johnson、Hoffman-La Roche、Bayer-Schering、Takeda、法蘭克福大學、利物浦大學、波士頓大學、布朗大學、阿貢國家實驗室、卡迪夫大學、卡耐基梅隆大學、中國科學院寧波材料技術與工程研究所等著名用戶。
服務承諾
Kibron公司中國技術服務中心對Kibron產品的質量及售后服務承諾如下：
1、提供貨物齊全的資料，包括中文和英文的使用說明、安裝手冊、維修手冊、專用工具和相應質檢手續證明文件。
2、貨物到達用戶實驗室后，在用戶指定的時間進行開箱和安裝調試。保證供應的儀器設備完全符合原生產廠商所規定的質量、規格、性能和技術指標，確保該產品為全新未使用過的儀器。
3、負責對具體使用人員進行技術培訓，包括使用和保養。
4、維修服務：設備自驗收合格之日起，整機（除耗材外）一年內免費保修，保修期內設備質量或安裝調試原因引起的全部維修費用（包括更換零配件的費用）均由設備提供方承擔。
在保修期內，如果儀表維修時間超過15天，應甲方要求，乙方提供備機或其它能實現用戶實驗要求和功能的儀器。保修期過后，設備提供方承擔儀器設備終生維修的責任。接到故障報告后，24小時內給予答復并提出明確解決方案。如需派人維修，則在1-3個工作日內派工程師到現場解決問題。
