海綿城市是指通過采用一系列技術和工程手段，調節(jié)城市雨水的滲透和徑流，增強城市的自我調節(jié)、凈化、蓄水和排放能力。海綿土是針對海綿城市建設要求衍生的新型種植有機土，也是海綿城市理念實現的關鍵。目前海綿城市建設常用的是“椰糠+河砂+腐殖質”配比的海綿介質土，因河砂是不可再生資源，且高碳排，此外在“河砂禁采”后，作為海綿土原材料的中粗砂價格一直上漲，導致成本增加。同時，有研究發(fā)現以腐植土為有機質的生長介質在使用中可能出現營養(yǎng)物浸出、土壤結構難以保持致使土體滲透性能降低現象。鑒于海綿城市的建設需要大量的種植土，故為滿足城市綠化建設的發(fā)展，開發(fā)研制新的替代產品并解決現有技術的不足顯得尤為緊迫。

排泥水中的污泥因富含鋁鐵絮凝劑的副產物，將其用于生物滯留介質海綿土的介質可以大大提高對污水或雨水中磷的去除率，且相較于其他原料，污泥的易獲取性和低成本使得生態(tài)海綿土的生產更具經濟性和可行性。鑒于自來水廠排泥水含有大量的水分和未完全去除的雜質，且其污泥是以黏土細粒土為主的聚合物，有機物含量低，滲透性差，不利于植物生長，故不適宜直接用作生態(tài)海綿土的介質。因此，需要開發(fā)一種自來水廠污泥用于生物滯留介質海綿土的制備方法，對其資源再循環(huán)利用、建設節(jié)約型社會具有重要的意義。

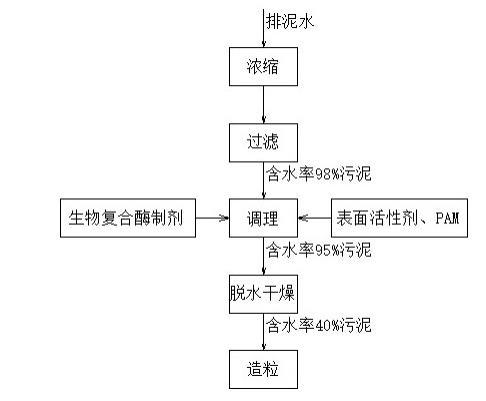

自來水廠污泥用于生物滯留介質海綿土的制備步驟

1：將沉淀池排泥水、濾池反洗排泥水進行重力濃縮，并經轉鼓微濾機過濾除去泥水中的塑料、植物殘體、較大砂礫等雜質，得到含水率為98%的混合料1。雜質指能被35目濾網過濾篩出的物體。

2：將具有降低水表面張力的表面活性劑十二烷基硫酸鈉經純水稀釋后以3%的比例加入到步驟S1中的混合料1中，以50r/min速度均勻攪拌，調理15min后得到混合料2；

3：將由75%的生物酶（生物酶的組成包括25%的水解酶、20%的蛋白酶、55%的純水）、23%的微生物菌（微生物菌中包括23%枯草芽孢桿菌、26%固氮菌、11%鉀細菌、25%地衣芽孢桿菌、15%多粘類芽孢桿菌）和2%的固化劑（羧甲基纖維素）組成的生物復合酶制劑

經純水稀釋后以0.008%比例和用自來水配置的濃度為0.1%的陰離子聚丙烯酰胺（分子量為800-1000萬）溶液加入到步驟S2中的混合料2中，以60r/min速度均勻攪拌，調理15min后得到含水率為95%的混合料3；

4：分別通過板框壓濾機（停留時間100min，其中壓榨40min）脫水和圓盤干化機（干燥溫度140℃，停留時間10min）干燥，將步驟S3中的混合料3含水率降至40％以下，得混合料4；

5：將步驟S4所得的混合料4經傳送帶送入對輥造粒機造粒20mim后，得粒徑介于1-5mm，所成土粒整體性良好，手中自然掉落至地面不破碎，輕捏不變形。

按照《住建部海綿城市建設指南》要求對其性能進行測定，其各性能參數如下：滲透性能：土壤孔隙率為45%，滲透率為680（mm/h）；凈化性能：對某廠污水中的SS去除率為91.5％，氨氮的去除率為72.05％，對總氮的去除率為70.57％，對大腸桿菌的去除率為95.6％，總磷的去除率為74%，COD的去除率為68.9%；植物生長性能：常見的植物（如常綠灌木、落葉灌木、宿根地被及觀賞草）均能在自來水廠污泥制備的顆粒介質中良好成長。

此方法不僅更好地解決了污泥的出路，并將廢物進行再利用，提供了一種綠色環(huán)保的工藝，具有較強的復制推廣性和較高的經濟價值及社會價值。
