合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 數(shù)值模擬不同活性水的表面張力構(gòu)建噴霧降塵模型
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（三）
> 不同濃度的過氧化氫模擬氧化對豬皮明膠乳化性能、界面張力、Zeta電位的影響（一）
> 基于水煤漿流變性和動態(tài)表面張力觀察水煤漿的微觀破裂特性（一）
> 不同質(zhì)量濃度、pH、鹽度對三七根提取物水溶液表面張力的影響（三）
> 三種金屬陽離子對SDS表面活性劑溶液的影響研究
> 表面活性劑對微納米氣泡曝氣中體積/液相傳質(zhì)系數(shù)、氧傳質(zhì)的影響
> 表面張力對乙醇液滴沖擊過冷水平壁面的鋪展動力學行為的影響（三）
> 表面張力的生物醫(yī)學領(lǐng)域的具體應用
> 石油磺酸鹽、聚丙烯酰胺濃度對界面張力的影響
推薦新聞Info
-
> 煤體潤濕性與水溶液表面張力關(guān)系的實驗分析【下】
> 煤體潤濕性與水溶液表面張力關(guān)系的實驗分析【上】
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（四）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比（二）
來源：《高等學?；瘜W學報》 瀏覽 378 次 發(fā)布時間:2025-09-11
1.3 均勻修飾顆粒的制備
將未修飾的0.5 g SiO?顆粒采用超聲波分散到100 mL甲苯溶液中，加入PFTS（2×10?3 mol/L）并在18℃反應6 h，再通過多次離心終止反應。
1.4 熒光顆粒的制備與觀察
將0.02 g一側(cè)修飾氨基的SiO?顆粒分散到20 mL PBS中，并加入含有10 mg FITC的丙酮溶液，在室溫無光照條件下磁力攪拌反應12 h，將制得的熒光顆粒進行離心，并用PBS洗滌。通過FV1000型顯微鏡（日本Olympus公司）在低溫下表征制備的熒光顆粒。
1.5 顆粒性質(zhì)表征
使用1615型FTIR光譜儀（美國PerkinElmer公司）進行紅外光譜測量。通過IX73型顯微鏡（日本Olympus公司）和Sirion200型掃描電子顯微鏡（美國FEI公司）觀察Pickering乳液的形態(tài)和液滴尺寸。
顆粒表面性質(zhì)表征中所用油相為正辛烷和磷酸三甲酚的混合物，通過調(diào)節(jié)二者的體積比配制不同表面張力的油相用于后續(xù)實驗。將3 cm×3 cm石英片用Piranha溶液處理后用去離子水反復沖洗表面并吹干。將石英片浸入2×10?3 mol/L PFTS的甲苯溶液中，于18℃反應6 h。反應結(jié)束后將樣品從反應溶液中迅速取出并放入甲苯中超聲波清洗，然后再多次浸入甲苯中洗滌，最后將石英片吹干。使用Tracker型界面流變儀（法國Teclis公司）測量空氣中0.10 mL液滴在所修飾的石英片上的光滑表面接觸角。
使用具有冷水循環(huán)功能的SK250H型超聲波儀（KUDOS公司），5%（質(zhì)量分數(shù)）顆粒分散于環(huán)己烷溶劑中。將0.8 mL分散液置于經(jīng)修飾的石英片上，并采用WS-650Hz-8NP/UD3型旋涂機（美國Laurell公司）以800 r/min轉(zhuǎn)速旋轉(zhuǎn)40 s。使用界面流變儀測量空氣中0.10 mL液滴在這些表面上的粗糙表面接觸角，對每種液滴平行測量3次。在對顆粒進行潤濕性測試時，將0.20 g顆粒傾倒在15 mL玻璃瓶中的3.0 mL油相的上面。輕輕搖晃玻璃瓶10 s，并監(jiān)測顆粒是否浸入油相。將玻璃瓶在4 Hz條件下手動上下振蕩15 s，然后將記錄顆粒的分散狀態(tài)和泡沫體積。顆粒團聚體在油中的尺寸使用Nano ZS粒度分析儀（英國Malvern公司）測量。使用界面流變儀測量表面張力，每組實驗平行測定了3次。
2 結(jié)果與討論
2.1 Pickering乳液的表征

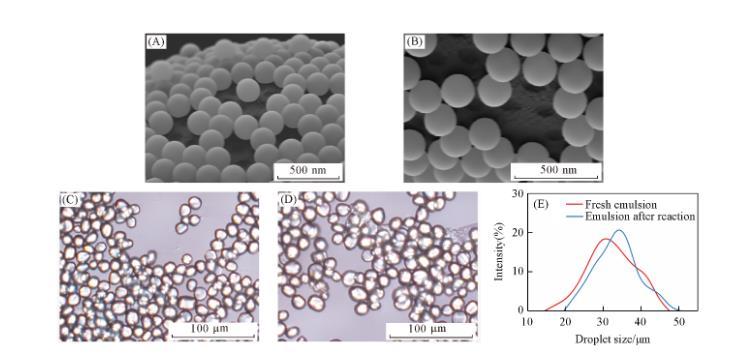

利用Pickering乳液進行選擇性修飾是一種比較常用的Janus顆粒制備方法。由于裸露的SiO?顆粒偏親水，在Pickering乳液液滴表面的SiO?顆粒僅包裹了少量石蠟［圖1（A）和（B）］。這為使用一種Pickering乳液制備兩種具有不同氟碳鏈與碳氫鏈覆蓋面積比例的Janus顆粒提供了可能。
由圖1（C）和（D）可見，石蠟顆粒外觀呈非球狀。經(jīng)過APS修飾后石蠟液滴有所膨脹，粒徑整體變大［圖1（E）］。而且在圖1（D）中發(fā)現(xiàn)反應后有部分顆粒由于表面親水性較強，沒有很好地錨定在石蠟液滴表面從而脫落并形成絮狀物，但是從SEM照片來看反應前后石蠟液滴顆粒表面變化不大，并且依舊保留有大量顆粒。反應前后表面均存在部分脫附顆粒的現(xiàn)象，表現(xiàn)為石蠟顆粒表面的顆粒脫附后留下凹陷。從顆粒沒入石蠟深度來看，顆粒的大部分表面均裸露在外，符合實驗預期。
2.2 紅外光譜分析

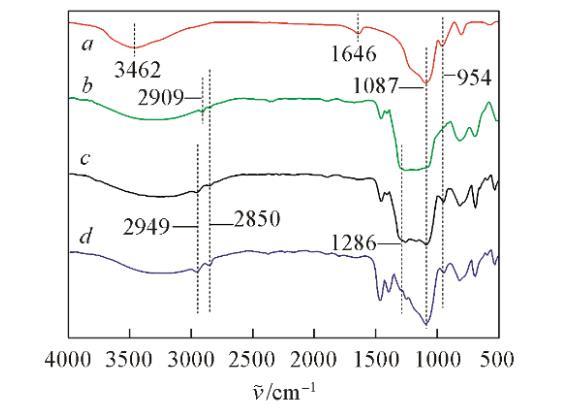

圖2為SiO?顆粒改性前后的紅外光譜圖。在裸露的SiO?顆粒（圖2譜線a）上，3459 cm?1處出現(xiàn)羥基的氫氧鍵伸縮振動吸收峰，1646 cm?1處是納米SiO?表面吸附水的氫氧鍵振動吸收峰，而在改性的顆粒上這2處吸收峰強度有所降低甚至消失，這是由于SiO?顆粒表面的硅羥基（Si—OH）與硅烷偶聯(lián)劑發(fā)生縮合反應而數(shù)量減少，并且改變了顆粒表面與水之間氫鍵的鍵合密度；在圖2譜線b~d中，2949處和2850 cm?1處的吸收峰可分別歸屬為甲基和亞甲基上的碳氫鍵伸縮振動；并且這些吸收峰強度增加，說明甲基和亞甲基數(shù)量增加。在1170～1286 cm?1間的峰為—CF?、—CF?的伸縮振動峰，由于—CF?、—CF?的伸縮振動峰與1087～1200 cm?1間的硅氧鍵伸縮振動吸收峰重合，從而導致圖2譜線b~d中1087～1286 cm?1間的吸收峰變寬，并且吸收峰強度依次減弱，說明—CF?、—CF?數(shù)量減少。綜上所述，可初步說明納米SiO?表面被不同比例的碳氫鏈和氟碳鏈覆蓋。
2.3 非對稱結(jié)構(gòu)的熒光顆粒

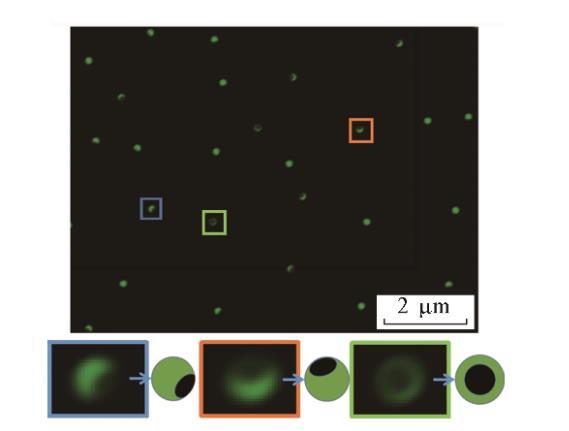

為了驗證合成的Janus顆粒表面具備非對稱結(jié)構(gòu)，對涂覆APS的顆粒表面接枝熒光劑FITC。結(jié)果如圖3所示，熒光Janus顆粒表面一側(cè)的熒光性明顯比另一側(cè)更強，并且熒光部分所占面積大于非熒光部分。這不僅證實了所制備的Janus顆粒具有非對稱結(jié)構(gòu)，也說明非對稱結(jié)構(gòu)的兩個改性區(qū)域面積不相等。Janus顆粒表面接枝PFTS的一側(cè)出現(xiàn)微弱的熒光主要是由納米SiO?顆粒邊緣的熒光基團發(fā)出的亮光所產(chǎn)生的漫反射和散射造成的。
