合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 甜菜堿型兩性表面活性劑與有機(jī)膦酸鹽防垢復(fù)配，有效降低樁西原油體系油-水動(dòng)態(tài)界面張力
> 黏土塑性和摻合水之間的關(guān)系
> 不同成分、溫度條件下鋼液的表面張力計(jì)算方法
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動(dòng)態(tài)表面張力測(cè)定（一）
> 溫度、截?cái)喟霃?、模擬分子數(shù)對(duì)水汽液界面特性的影響規(guī)律（一）
> 如何清理水中的油污？
> 改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（一）
> 低界面張力納米流體提高低滲透油藏壓裂滲吸速率和采收率（二）
> 拉筒法和靜滴法測(cè)定連鑄結(jié)晶器保護(hù)渣表面張力（一）
> pH對(duì)馬來(lái)松香MPA與納米Al2O3顆粒形成的Pickering乳液類型、表/界面張力影響（四）
推薦新聞Info
-
> 溫度和碳碳雙鍵數(shù)對(duì)脂肪酸酯表面張力的影響（二）
> 溫度和碳碳雙鍵數(shù)對(duì)脂肪酸酯表面張力的影響（一）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（一）
> 表面能與表面張力對(duì)凍干制劑中“小瓶霧化”現(xiàn)象的影響機(jī)制研究
> 新型懸滴實(shí)驗(yàn)系統(tǒng)的研制與二甲基亞砜/甲醇混合物表面張力測(cè)量（二）
> 新型懸滴實(shí)驗(yàn)系統(tǒng)的研制與二甲基亞砜/甲醇混合物表面張力測(cè)量（一）
> 噻噸酮光敏劑體系：光電轉(zhuǎn)換與顯色特性的深度解析
> 溫度、締合強(qiáng)度、截?cái)喟霃綄?duì)球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強(qiáng)度、截?cái)喟霃綄?duì)球形空腔中締合流體界面張力的影響（一）
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（三）
來(lái)源：石油化工技術(shù)與經(jīng)濟(jì) 瀏覽 1360 次 發(fā)布時(shí)間:2024-12-11
2.3不飽和酯改性環(huán)氧樹(shù)脂上漿劑對(duì)碳纖維的影響
2.3.1上漿劑制備原理與組成結(jié)構(gòu)
針對(duì)不同復(fù)合材料基體樹(shù)脂界面結(jié)合能力的需求，上海石化開(kāi)發(fā)了不飽和酯改性環(huán)氧樹(shù)脂上漿劑，采用反丁烯二酸和甲苯二異氰酸酯共聚改性雙酚S環(huán)氧樹(shù)脂，引入不飽和官能團(tuán)增強(qiáng)樹(shù)脂的界面通用性，引入聚醚基團(tuán)增強(qiáng)水溶性，并通過(guò)有機(jī)氟表面活性劑外乳化等方法，制備了具備通用性的不飽和酯改性環(huán)氧樹(shù)脂乳液型上漿劑。
測(cè)試結(jié)果表明，核磁共振譜圖在2.8×10-6、3.8×10-6、4.5×10-6、6.9×10-6等處表明含有環(huán)氧、羥基、醚、不飽和雙鍵等基團(tuán)，紅外光譜在935 cm-1、1 104 cm-1、1 719cm-1、3 355cm-1處出現(xiàn)環(huán)氧、羥基、醚、聚氨酯等特征吸收峰，可見(jiàn)上漿劑組分結(jié)構(gòu)中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團(tuán)，和環(huán)氧樹(shù)脂、酚醛樹(shù)脂、雙馬來(lái)酰亞胺樹(shù)脂、聚酰胺樹(shù)脂等常用復(fù)合材料基體樹(shù)脂均具備良好的界面結(jié)合力，通用性良好。
2.3.2上漿劑乳液的性能評(píng)價(jià)

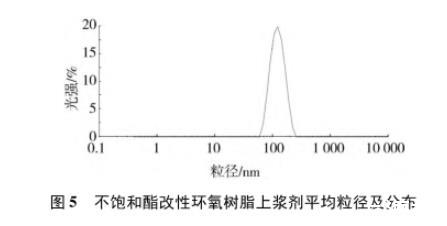

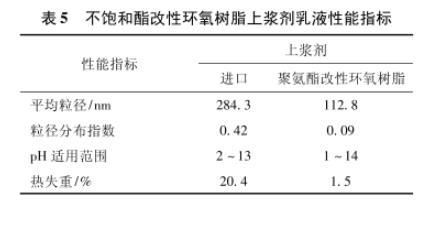

制備的不飽和酯改性環(huán)氧樹(shù)脂上漿劑乳液的性能測(cè)試結(jié)果見(jiàn)表5，粒徑及分布測(cè)試結(jié)果見(jiàn)圖5。
由表5結(jié)果可見(jiàn)：不飽和酯改性環(huán)氧樹(shù)脂上漿劑為微乳液，平均粒徑更小，離心沉淀量低，更易長(zhǎng)時(shí)間儲(chǔ)存應(yīng)用；可在較寬的pH范圍內(nèi)保持穩(wěn)定，熱失重程度小，耐溫性高，可滿足各種不同復(fù)合材料樹(shù)脂基體高溫、中溫、低溫加工工藝的需求。
2.3.3上漿劑對(duì)碳纖維性能的影響
采用制備的不飽和酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維，其表面X射線光電子能譜(XPS)分析測(cè)試結(jié)果見(jiàn)表6所示。采用進(jìn)口環(huán)氧樹(shù)脂、酚醛樹(shù)脂和雙馬來(lái)酰亞胺樹(shù)脂上漿劑后，上漿碳纖維的界面剪切強(qiáng)度分別為150.7 MPa、122.9 MPa、149.0 MPa；采用環(huán)氧樹(shù)脂、酚醛樹(shù)脂和雙馬來(lái)酰亞胺等不飽和酯改性環(huán)氧樹(shù)脂上漿劑上漿后，上漿碳纖維的界面剪切強(qiáng)度分別為173.0 MPa、157.7 MPa、184.8 MPa。
X射線光電子能譜分析測(cè)試結(jié)果表明，上漿后碳纖維表面由非極性轉(zhuǎn)變?yōu)闃O性，C含量大幅降低，O含量顯著提高。與進(jìn)口碳纖維相比，不飽和酯改性環(huán)氧樹(shù)脂上漿碳纖維具有更高的O含量，表明不飽和酯改性環(huán)氧樹(shù)脂上漿劑的極性官能團(tuán)含量更多。
界面剪切強(qiáng)度測(cè)試結(jié)果表明，與進(jìn)口上漿劑相比，不飽和酯改性環(huán)氧樹(shù)脂上漿碳纖維與環(huán)氧樹(shù)脂、酚醛樹(shù)脂、雙馬來(lái)酰亞胺樹(shù)脂的界面性能均有顯著提高。

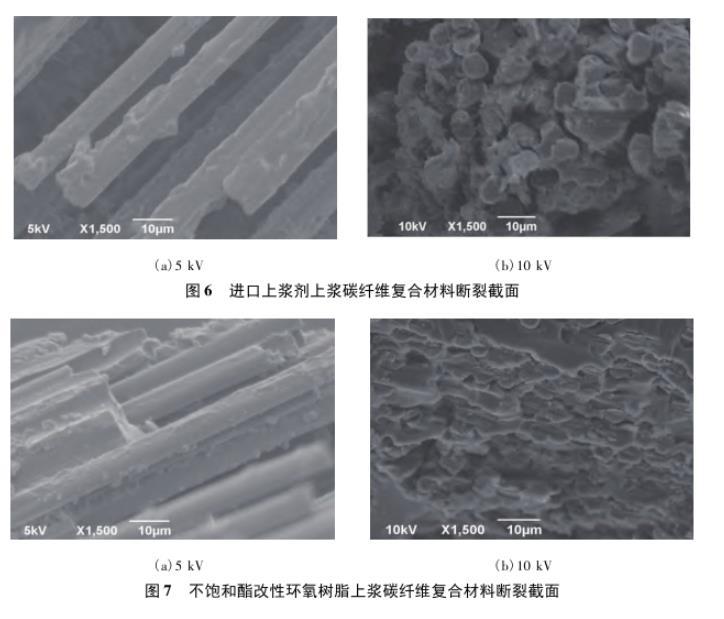

采用進(jìn)口上漿劑和不飽和酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維復(fù)合材料斷裂截面見(jiàn)圖6～7。
復(fù)合材料斷裂截面圖顯示，采用進(jìn)口上漿劑制備的碳纖維在部分區(qū)域未能有效吸附上漿劑組分，出現(xiàn)纖維的滑脫和粘連等不良現(xiàn)象。采用不飽和酯改性環(huán)氧樹(shù)脂上漿劑制備的碳纖維表面均勻涂覆上漿劑高分子，并與酚醛基體樹(shù)脂粘結(jié)成一體，纖維很難從樹(shù)脂中滑脫，界面結(jié)合性能良好。測(cè)試結(jié)果表明，不飽和酯改性環(huán)氧樹(shù)脂上漿劑能有效改善上漿碳纖維與不同基體樹(shù)脂的適用性，具有更好的通用性。
3結(jié)論
(1)聚氨酯改性環(huán)氧樹(shù)脂上漿劑，其樹(shù)脂結(jié)構(gòu)含有活性環(huán)氧基團(tuán)和極性氨基甲酸酯鍵，環(huán)氧組分提供了基本的集束和擴(kuò)幅能力，聚氨酯結(jié)構(gòu)大幅度提高了纖維集束、耐磨和韌性，并且容易通過(guò)異氰酸酯組分用量的調(diào)節(jié)，進(jìn)行針對(duì)性的改善和優(yōu)化，上漿碳纖維加工性能達(dá)到同類進(jìn)口纖維水平。同時(shí)，該上漿劑不需要在后期添加集束劑和現(xiàn)場(chǎng)二次混合，水性乳液上漿劑的應(yīng)用穩(wěn)定性良好，碳纖維上漿浸潤(rùn)性好，有利于碳纖維的工業(yè)化穩(wěn)定生產(chǎn)。
(2)聚酯改性環(huán)氧樹(shù)脂碳纖維乳液上漿劑，主成分由聚酯多元醇和環(huán)氧樹(shù)脂組合而成，同時(shí)含有具有優(yōu)異的乳化性能和極低的浸潤(rùn)性能的雙酚A聚醚陰離子表面活性劑，實(shí)現(xiàn)了上漿劑的超低表面張力和快速上漿，顯著改善上漿均勻性，有效提高生產(chǎn)效率和產(chǎn)品穩(wěn)定性。
(3)不飽和酯改性環(huán)氧樹(shù)脂碳纖維乳液上漿劑，采用不飽和酸和多異氰酸酯共聚改性環(huán)氧樹(shù)脂、有機(jī)氟表面活性劑外乳化，上漿劑組分結(jié)構(gòu)中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團(tuán)，上漿后的碳纖維與環(huán)氧樹(shù)脂、酚醛樹(shù)脂、雙馬來(lái)酰亞胺樹(shù)脂等常用復(fù)合材料基體樹(shù)脂均具備優(yōu)異的界面結(jié)合力、良好的通用性，具有廣闊的工業(yè)應(yīng)用前景。
(4)聚氨酯改性環(huán)氧樹(shù)脂、聚酯改性環(huán)氧樹(shù)脂、不飽和酯改性環(huán)氧樹(shù)脂系列碳纖維專用上漿劑，可以進(jìn)一步滿足國(guó)內(nèi)外碳纖維及復(fù)合材料制備廠家的需求，培育和引導(dǎo)與自身碳纖維產(chǎn)品特色相配合的功能助劑產(chǎn)業(yè)，全面提升上海石化在我國(guó)新材料產(chǎn)業(yè)鏈的競(jìng)爭(zhēng)力和影響力。
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（一）
